СОДЕРЖИМОЕ ЦЕНТРАЛЬНОГО БЛОКА
Все уже привыкли к тому, что ЭВМ предназначена для вычислений. Об этом говорит ее название Тем не менее это справедливо лишь отчасти. С расширением области применения микро-ЭВМ собственно вычислительные функции в ее работе занимают довольно скромную долю среди всех остальных функций. Действительно, такие задачи, как анализ текстовых и речевых сообщений, поиск требуемых данных в массиве, преобразования массивов данных, распознавание образов и обработка изображений, строго говоря, отнести к вычислительным нельзя, хотя сам процесс преобразований информации можно рассматривать как вычислительный, поскольку в нем реализуются операции над двоичными кодами или числами. По существу микро-ЭВМ является универсальным преобразователем дискретной информации, причем преобразователем особого вида — программируемым.
Процесс преобразования информации начинается в устройстве ввода. Устройство ввода предназначено для преобразований входной информации к виду, удобному для вьиислений. Устройство вывода, напротив, преобразует результаты вычислений к виду, удобному для пользователя. В отличие от устройств ввода и вывода, реализующих неизменные функции преобразования, центральный блок микро-ЭВМ реализует самые разнообразные функции и является поэтому универсальным преобразователем, осуществляющим программный принцип обработки информации.
Любой достаточно сложный процесс преобразования дискретной информации можно разбить на отдельные этапы или акты. Элементарный неделимый акт обработки информации называют операцией, а управляющее слово, вызывающее выполнение этой операции, — командой. Последовательность команд, реализующих требуемый процесс преобразования информации, составляет программу обработки исходных данных. Программный принцип обработки информации позволяет использовать одно и то же устройство — универсальный преобразователь — для решения самых разнообразных задач при помощи составленных пользователем последовательностей команд или программ преобразования.
Как уже отмечалось, программа должна быть введена в машину до начала вычислений. В связи с этим следующий блок микро-ЭВМ (центральный) должен содержать по крайней мере следующие два функциональных блока: процессор, реализующий операции преобразования, и память, хранящую программу и результаты вычислений (рис. 2.3).
Благодаря тому что все осуществляющие управление преобразованием команды записываются в память, программный способ преобразования информации является очень гибким. Процессор, извлекая из памяти команды (рис. 2.3), может оперировать с ними как с числами и, изменив, возвращать их обратно в память. Это позволяет реализовать сложные схемы вычислений путем использования команд, которые в процессе вычислений "сами себя меняют", вследствие чего меняется весь ход вычислительного процесса.

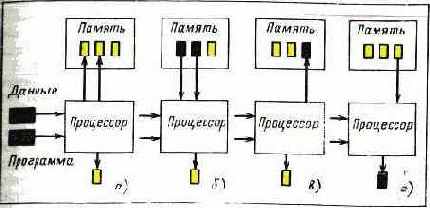

Рис. 2.3. Схема процесса решения задачи:
а — программа и данные на входе микро-ЭВМ; б — программа и данные в памяти машины; в - результат вычислений занесен в память; г -результат на выходе микро-ЭВМ
Память, содержимое которой изменяется процессором и в которую записываются команды и данные, а также заносятся промежуточные и окончательные результаты вьиислений, называется оперативной памятью или оперативным запоминающим устройством. Кроме нее в составе центрального блока микро-ЭВМ должна быть память с неизменным содержанием. Эта память, используемая только для считывания хранимой в ней информации, называется постоянной памятью или постоянным запоминающим устройством. Ее содержимое не пропадает при выключении питания, и изменить его с помощью каких-либо команд пользователь не может. Чтобы это сделать, необходимо воспользоваться специальным устройством, называемым программатором.

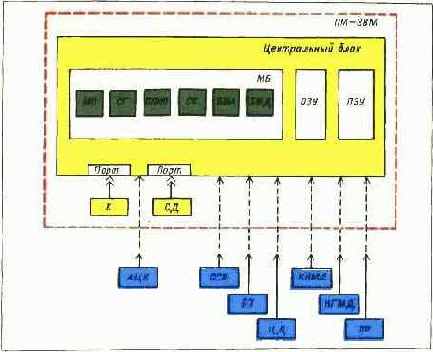

Рис. 2.4. Простейшая микро-ЭВМ и некоторые возможности ее расширения
Непосредственное управление процессом обработки информации в соответствии с командами программы пользователя осуществляется специальной схемой, входящей в состав процессора.
Кроме того, в процессе управления микро-ЭВМ при нимают участие следующие специальные устройства: синхро-генератор, синхронизирующий работу всех блоков вычислительной машины, системный контроллер (устройство, формирующее сигналы управления из сигналов процессора) и схема пошагового исполнения программы.
Итак, следующий рассматриваемый нами блок (рис. 2.4), называемый центральным блоком микро-ЭВМ, состоит из микропроцессорного блока (МБ), оперативного запоминающего устройства (ОЗУ), постоянного запоминающего устройства (ПЗУ) и вводных и выводных согласующих устройств связи, называемых портами. Порт — это устройство сопряжения, с которым микропроцессорный блок обменивается информацией аналогично обмену с устройствами памяти. В свою очередь МБ содержит: микропроцессор (МП), синхрогенера-тор (СГ), схему пошагового исполнения программы (СПИП), системный контроллер (СК) и специальные устройства, называемые буферами тин адреса (БША) и данных (БШД) и описываемые ниже.
