Простейшая микро-ЭВМ
Из тех же портов вывода
Из тех же портов вывода можно организовать динамическую систему индикации, обеспечивающую вывод любых знаков (цифр, значков и некоторых букв как русского, так и латинского алфавитов) на дисплейное устройство, содержащее до 16 семисегментных индикаторов (рис. 10.2). Программы для индикации обычно включают в состав программы-монитора. В целях изучения способов обслуживания устройств динамической индикации введем в ПМ-ЭВМ следующую программу:
014000001 Ml: LXI В, TAB
014 001 060
014002 014
014003041 LXIH, OOOQ001Q
014 004 001
014 005 000
014006012 М2: LDAX В
014007323 OUT, 002Q
014010002
014011 174 MOV A, H
014012323 OUT, 001Q
014 013 001
014014175 MOV A, L
014015323 OUT, OOOQ
014016 000
014017003 INX В
014 020 026 MVI D, 100Q
014021 100
014022315 M3: CALL DL
014023 277
014 024 000
014025025 DCRD
014 026 302 JNZ, M3
014 027022
014030014
014031051 DADH
014032322 JNC.M2
014033 006
014 034 014
014035303 JMP, Ml
014 036 000
014037 014
014 060 000 TAB:
014061 001
014 062002
014063 003
014 064 004
014 065 005
014 066 006
014067 007
014 070010
014071 O1l
014 072012
014073 013
014 074 014
014 075 015
014 076 016
014077017

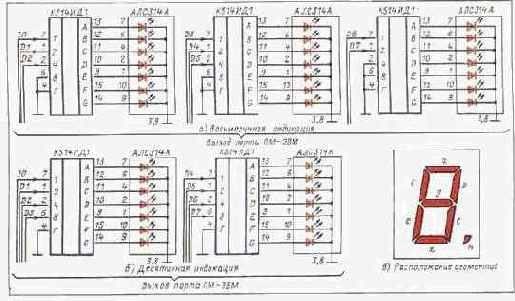

Рис. 10.1. Схемы преобразования двоичного кода в семисегментный
Нажмем кнопки СБРОС и П.
