ГРУППА ЛОГИЧЕСКИХ КОМАНД
Команды этой группы предназначены для выполнения логических, или булевых, операций над данными, .содержащимися в регистрах, ячейках памяти, а также над флагами условий. К этим операциям относятся операции: логического сложения (ИЛИ), логического умножения (И), суммирования по модулю 2, сравнения, сдвига, дополнения до 1 и до 2. Как и команды предыдущей группы, все логические команды оказывают влияние на флаги.
Команда ANA г выполняет параллельно поразрядное логическое И над содержимым регистра-источника и аккумулятора. Результат операции заносится в аккумулятор (рис. 4.10,а). Например, команда 10 100 100 В выполняет операцию логического умножения поразрядно над содержимым регистра Н и А и заносит результат в аккумулятор. Двоичный код 10 100 100 В соответствует восьмеричному коду 244Q команды ANA H.

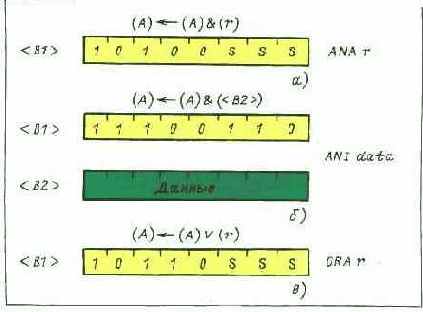

Рис. 4.10. Примеры размещения некоторых логических команд в байтах
Команда ANI < В2 > является двухбайтовой и также выполняет поразрядную операцию логического И, но над содержимым второго байта команды и аккумулятора. Команда имеет восьмеричный код-3460 (рис. 4.10,6). Результат операции заносится в аккумулятор.
Команда ORAr аналогична команде ANA r, но в отличие от нее выполняет операцию поразрядного логического ИЛИ. Результат операции заносится в аккумулятор (рис. 4.10,в).
