ГРУППА КОМАНД ПЕРЕХОДОВ
Эта группа команд предназначена для организации правильной последовательности выполнения программы. Сюда входят команды безусловного и условного переходов, команды вызова подпрограммы и возвращения к главной программе. Все команды этой группы на флаги влияния не оказывают. Команды безусловного перехода выполняют специальные операции над содержимым счетчика команд. Команды условного перехода обеспечивают необходимое ветвление программы путем анализа состояния одного из четырех флагов: нуля, знака, четности и переноса, коды которых указаны в табл. 4.4.
Команда JMP <В2> <ВЗ> — трехбайтовая команда передает управление команде по адресу, содержащемуся в третьем и втором байтах текущей команды. Это осуществляется путем записи содержимого третьего и второго байтов команды в счетчик команд (рис. 4.11,а). Как уже отмечалось в § 4.3, счетчик команд представляет собой 16-разрядный регистр, содержащий адрес, по которому можно обратиться для считывания очередного байта команды. Восьмеричный код этой команды - 303 Q.
Команды CALL и RET — команды безусловного перехода. Первая из них передает управление подпрограмме, прекращая выполнение основной программы; вторая передает управление главной программе, возвращаясь к ее выполнению (рис. 4.11,£, в). Первая команда — трехбайтовая. Восемь старших разрядов адреса следующей команды пересылаются в ячейку памяти, адрес которой на единицу меньше содержимого указателя стека. Восемь младших разрядов адреса следующей команды пересылаются в ячейку памяти, адрес которой на две единицы меньше содержимого указателя стека. Содержимое указателя стека уменьшается на две единицы. Управление передается команде, адрес которой размещается в третьем и втором байтах команды CALL

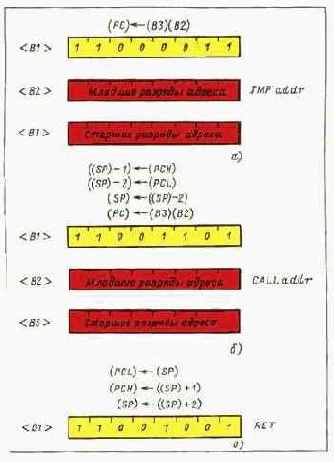

Рис. 4.11. Примеры размещения некоторых команд переходов в байтах
Команда RET — однобайтовая. Ее восьмеричный код — 311Q (код предыдущей команды CALL — 315Q). В процессе выполнения этой команды содержимое указателя стека получает приращение на две единицы.
Содержимое ячейки памяти по адресу, хранящемуся в указателе стека, пересылается в счетчик команд на место младших восьми разрядов. Содержимое ячейки памяти по адресу, на единицу большему, чем содержимое указателя стека, пересылается в счетчик команд на место старших восьми разрядов. Таким образом, возвращение к главной программе происходит всегда путем обращения к байту команды, непосредственно следующему за байтом, используемым командой CALL
4.6.5. ГРУППА КОМАНД УПРАВЛЕНИЯ И РАБОТЫ СО СТЕКОМ
Команды этой группы предназначены для управления работой микропроцессора, устройствами ввода/вывода и стеком. Команды этой группы не оказывают влияния на флаги. Рассмотрим в качестве примера работу некоторых команд из этой группы.
Команда XTHL — однобайтовая команда с восьмеричным номером 343Q. Является примером наиболее длинных по времени исполнения команд - занимает 18 машинных тактов.
В процессе выполнения команды содержимое регистра L меняется на содержимое ячейки памяти по адресу, содержащемуся в указателе стека, и наоборот. Содержимое регистра Н меняется на содержимое ячейки памяти по адресу, на единицу большему, чем содержимое указателя стека, и наоборот (рис. 4.12,я). На это уходит пять машинных циклов.
Команды IN <B2>, OUT <B2> . Эти команды предназначены для ввода данных от входного порта в аккумулятор и вывода данных из аккумулятора в выходной порт соответственно. Первая команда имеет восьмеричный код 333 Q, вторая — 323 Q. Обе команды — двухбайтовые. Второй байт обеих команд отведен под адрес соответствующего входного и выходного портов. В результате выполнения первой команды данные от входного порта по двунаправленной шине данных передаются в аккумулятор. В результате выполнения второй команды данные выводятся по той же шине данных из аккумулятора в выходной порт (рис. 4.12,6, в).

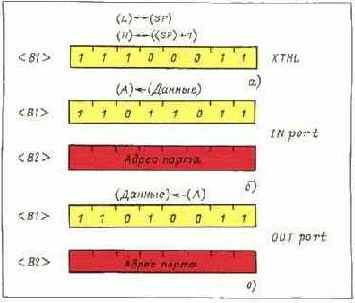

Рис. 4.12. Примеры размещения некоторых команд управления в байтах
На этом закончим рассмотрение примеров размещения в байтах команд описанных выше групп и перейдем к вопросу о том, как составляется программа решения на ПМ-ЭВМ задачи с использованием приведенного в приложении 1 списка команд.
