Интерфейс RS-


Интерфейс RS-232C предназначен для подключения к компьютеру стандартных внешних устройств (принтера, сканера, модема, мыши и др.), а также для связи компьютеров между собой. Основными преимуществами использования RS-232C по сравнению с Centronics являются возможность передачи на большие расстояния (по стандарту длина соединительного кабеля может доходить до 15 метров) и гораздо более простой кабель (с меньшим количеством проводов). В то же время работать с RS-232C несколько сложнее. Данные в интерфейсе RS-232C передаются в последовательном коде (бит за битом) побайтно. Каждый байт обрамляется стартовым и стоповыми битами. Данные могут передаваться как в одну, так и в другую сторону по разным проводам (дуплексный режим). Скорость передачи — до 14,4 Кбайт/с (115,2 Кбит/с).

Компьютер имеет 25-контактный разъем (типа DB25P) или 9-контактный разъем (типа DB9P) для подключения кабеля интерфейса RS-232C. Назначение контактов разъема приведено в табл. 8.8 (в таблице применены обозначения: I — входной сигнал компьютера, O — выходной сигнал компьютера).

Таблица 8.8. Назначение контактов разъемов интерфейса RS-232C.СигналКонтакт DB25PКонтакт DB9PI/O
FG1--
-T x D23O
-R x D32I
RTS47O
CTS58I
DSR66I
SG75-
DCD81I
DTR204O
RI229I

Назначение сигналов интерфейса RS-232C следующее:

  • FG — защитное заземление (экран).
  • -TxD — данные, передаваемые компьютером в последовательном коде (логика отрицательная).
  • -RxD — данные, принимаемые компьютером в последовательном коде (логика отрицательная).
  • RTS — сигнал запроса передачи. Активен во все время передачи.
  • CTS — сигнал сброса (очистки) для передачи. Активен во все время передачи. Говорит о готовности приемника.
  • DSR — готовность данных. Используется для задания режима модема.
  • SG — сигнальное заземление, нулевой провод.
  • DCD — обнаружение несущей данных (детектирование принимаемого сигнала).
  • DTR — готовность выходных данных.
  • RI — индикатор вызова. Говорит о приеме модемом сигнала вызова по телефонной сети.

Чаще всего используется трех- или четырехпроводная связь (для двунаправленной передачи).
Схема соединения двух устройств при четырехпроводной линии связи показана на рис. 8.8.

Интерфейс RS-

Рис. 8.8.  Схема четырехпроводной линии связи для RS-232C.

Для двухпроводной линии связи в случае передачи из компьютера во внешнее устройство используются сигналы SG и TxD. Все 10 сигналов интерфейса задействуются только при соединении компьютера с модемом.

Формат передаваемых данных показан на рис. 8.9. Собственно данные (содержащие 5, 6, 7 или 8 бит) сопровождаются стартовым битом, битом четности и одним или двумя стоповыми битами. Получив стартовый бит, приемник выбирает из линии биты данных через определенные интервалы времени. Очень важно, чтобы тактовые частоты приемника и передатчика были одинаковыми (допустимое расхождение — не более 10%). Скорость передачи по RS-232C может выбираться из ряда: 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с.

Все сигналы RS-232C передаются специально выбранными уровнями, обеспечивающими высокую помехоустойчивость связи (рис. 8.10). Отметим, что данные передаются в инверсном коде (логической единице соответствует низкий уровень, логическому нулю — высокий уровень).

Обмен по RS-232C осуществляется компьютером с помощью обращений по специально выделенным для этого портам COM1 (адреса 3F8...3FF, прерывание IRQ4), COM2 (адреса 2F8...2FF, прерывание IRQ3), COM3 (адреса 3E8...3EF, прерывание IRQ10), COM4 (адреса 2E8...2EF, прерывание IRQ11).

Интерфейс RS-

Рис. 8.9.  Формат данных RS-232C.

Интерфейс RS-

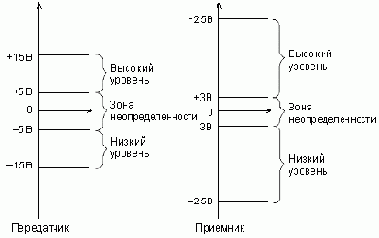

Рис. 8.10.  Уровни сигналов RS-232C на передающем и принимающем концах линии связи.

Для реализации интерфейса применяются микросхемы универсальных асинхронных приемопередатчиков (УАПП, UART — Universal Asynchronous Receiver/Transmitter) типа i8250, 16550А или их аналоги. Компьютер с помощью посылки управляющих кодов может выбрать скорость обмена, формат передаваемых посылок (количество битов данных, проверка четности, использование стоповых битов), разрешить или запретить прерывания, а также установить или сбросить управляющие сигналы.Имеется также возможность прочитать слово состояния UART для определения источника прерывания или состояний флагов.
