Основы микропроцессорной техники


Описание лабораторного макета


Для того чтобы написать первые учебные программы и проверить их функционирование, желательно иметь относительно несложный макет, содержащий самые распространенные периферийные устройства. Схема подобного макета, используемого при выполнении лабораторных работ студентами, приведена на рис. 6.3.

Макет питается от источника стабилизированного напряжения +5В. Тактовая частота МК задается RC-цепью и составляет около 2 МГц. К линии RA0 порта А подключен биполярный транзистор в ключевом режиме, нагруженный на динамик ВА1. Звучание динамика обеспечивается подачей на выход RA0 изменяющегося сигнала в звуковом диапазоне. К линии RA1 порта А подключен светодиод VD2, светящийся при высоком напряжении на выходе. Тумблеры SA1 и SA2, а также кнопки SB1 и SB2 подключены, соответственно, к линиям RA2 и RA3 порта А, а также к линии RA4 порта А и линии RB0 порта В. Исходное состояние кнопок – разомкнутое, что обеспечивает подачу на соответствующие входы МК высокого уровня сигнала.

Линии RB1 – RB7 порта B обслуживают семисегментный индикатор HL1 с общим анодом. Поэтому свечение сегмента индикатора обеспечивается при низком уровне сигнала на соответствующем выходе порта B. Макет также содержит средства программирования и связи с компьютером, которые на схеме не показаны.

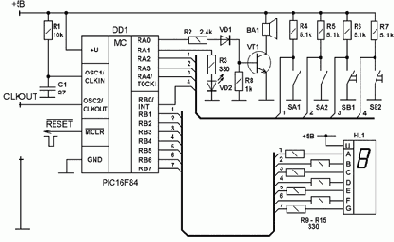

Схема лабораторного макета.

Рис. 6.3.  Схема лабораторного макета.
