Прямая и косвенная адресации


Когда производится прямая 9-битная адресация, младшие 7 бит берутся как прямой адрес из кода операции, а два бита указателя страниц (RP1, RP0) из регистра статуса, как показано на рис. 5.7.

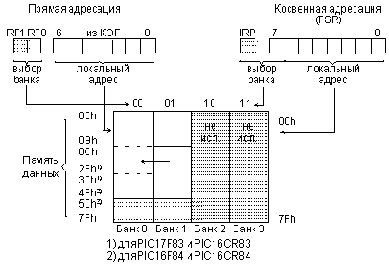

Рис. 5.7.  Методы адресации данных.

Признаком косвенной адресации является обращение к регистру   INDF. Любая команда, которая использует INDF (адрес 00h) в качестве регистра фактически обращается к указателю, который хранится в FSR (адрес 04h). Чтение косвенным образом самого регистра   INDF даст результат 00h. Запись в регистр   INDF косвенным образом будет выглядеть как NOP, но биты статуса могут быть изменены. Необходимый 9-битный адрес формируется объединением содержимого 8-битного FSR   регистра и бита IRP из регистра статуса (см. рис. 5.7).

Обратите внимание, что некоторые регистры специальных функций располагаются в банке 1. Чтобы адресоваться к ним, нужно дополнительно установить в единицу бит RP0 в регистре статуса.
