Основы микропроцессорной техники





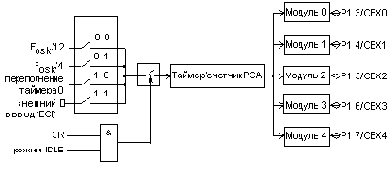

Таймеры и процессоры событий


Большинство задач управления, которые реализуются с помощью МК, требуют исполнения их в реальном времени. Под этим понимается способность системы получить информацию о состоянии управляемого объекта, выполнить необходимые расчетные процедуры и выдать управляющие воздействия в течение интервала времени, достаточного для желаемого изменения состояния объекта.

Возлагать функции формирования управления в реальном масштабе времени только на центральный процессор неэффективно, так как это занимает ресурсы, необходимые для расчетных процедур. Поэтому в большинстве современных МК используется аппаратная поддержка работы в реальном времени с использованием таймера (таймеров).

Модули таймеров служат для приема информации о времени наступления тех или иных событий от внешних датчиков событий, а также для формирования управляющих воздействий во времени.

Модуль таймера 8-разрядного МК представляет собой 8-ми или 16-разрядный счетчик со схемой управления. Схемотехникой МК обычно предусматривается возможность использования таймера в режиме счетчика внешних событий, поэтому его часто называют таймером/счетчиком. Структура типичного 16-разрядного таймера/счетчика в составе МК приведена на рис. 4.5.

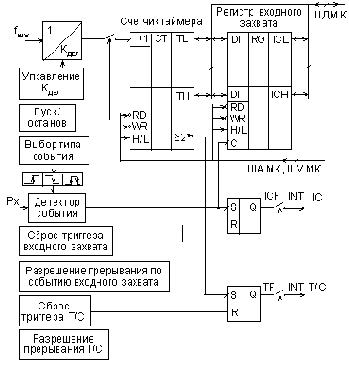

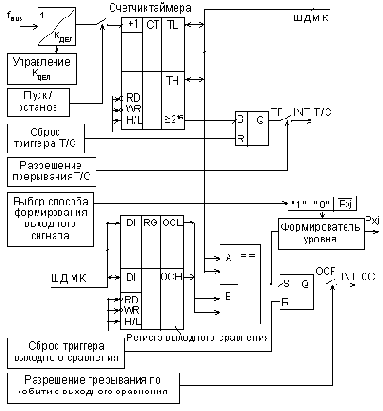

Структура модуля таймера/счетчика.

Рис. 4.5.  Структура модуля таймера/счетчика.

В памяти МК 16-разрядный счетчик отображается двумя регистрами: TH — старший байт счетчика, TL — младший байт. Регистры доступны для чтения и для записи. Направление счета — только прямое, то есть при поступлении входных импульсов содержимое счетчика инкрементируется. В зависимости от настройки счетчик может использовать один из источников входных сигналов:

  • импульсную последовательность с выхода управляемого делителя частоты fBUS;
  • сигналы внешних событий, поступающие на вход TOCKI контроллера.

В первом случае говорят, что счетчик работает в режиме таймера, во втором — в режиме счетчика событий. При переполнении счетчика устанавливается в "единицу" триггер переполнения TF, который генерирует запрос на прерывание, если прерывания от таймера разрешены.
