Циклы программного обмена
Рассмотрим для примера два довольно типичных случая программного обмена по магистрали микропроцессорной системы.
Первый пример — это обмен по мультиплексированной асинхронной магистрали Q-bus, предложенной фирмой DEC и широко применявшейся в микрокомпьютерах и промышленных контроллерах. Упрощенные временные диаграммы циклов чтения (ввода) и записи (вывода) по этой магистрали приведены на рис. 2.3 и 2.4.
Отметим, что в дальнейшем тексте знак "минус" перед названием сигнала говорит о том, что активный уровень сигнала низкий, пассивный — высокий, то есть сигнал отрицательный. Если минуса перед названием сигнала нет, то сигнал положительный, его низкий уровень пассивный, а высокий — активный.
На шине адреса/данных (AD) в начале цикла обмена (в фазе адреса) процессор (задатчик) выставляет код адреса. На этой шине используется отрицательная логика. Средний уровень сигналов на шине AD обозначает, что состояния сигналов на шине в данные временные интервалы не важны. Для стробирования адреса используется отрицательный синхросигнал -SYNC, выставляемый также процессором. Его передний (отрицательный) фронт соответствует действительности кода адреса на шине AD. Фаза адреса одинакова в обоих циклах записи и чтения.

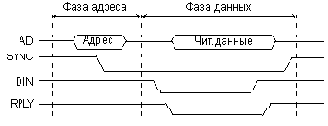

Рис. 2.3. Цикл чтения на магистрали Q-bus.
Получив (распознав) свой код адреса, устройство ввода/вывода или память (исполнитель) готовится к проведению обмена. Через некоторое время после начала (отрицательного фронта) сигнала -SYNC процессор снимает адрес и начинает фазу данных.

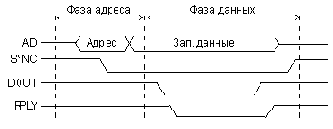

Рис. 2.4. Цикл записи на магистрали Q-bus.
В фазе данных цикла чтения (рис. 2.3) процессор выставляет сигнал строба чтения данных -DIN, в ответ на который устройство, к которому обращается процессор (исполнитель), должно выставить свой код данных (читаемые данные). Одновременно это устройство должно подтвердить выполнение операции сигналом подтверждения обмена -RPLY.
Для сигнала -RPLY используется тип выходного каскада ОК, чтобы не было конфликтов между устройствами-исполнителями.
Процессор, получив сигнал -RPLY, заканчивает цикл обмена. Для этого он снимает сигнал -DIN и сигнал -SYNC. Устройство-исполнитель в ответ на снятие сигнала -DIN должно снять код данных с шины AD и закончить сигнал подтверждения -RPLY. После этого процессор снимает сигнал -SYNC.
В фазе данных цикла записи (рис. 2.4) процессор выставляет на шину AD код записываемых данных и сопровождает его отрицательным сигналом строба записи данных -DOUT. Устройство-исполнитель должно по этому сигналу принять данные от процессора и сформировать сигнал подтверждения обмена -RPLY. Процессор, получив сигнал -RPLY, заканчивает цикл обмена. Для этого он снимает код данных с шины AD и сигнал -DOUT. Устройство-исполнитель в ответ на снятие сигнала -DOUT должно закончить сигнал подтверждения -RPLY. После этого процессор снимает сигнал -SYNC.
То есть на данной магистрали адрес передается синхронно (без подтверждения его получения исполнителем), а данные передаются асинхронно, с обязательным подтверждением их выдачи или приема исполнителем. Отсутствие сигнала подтверждения -RPLY в течение заданного времени воспринимается процессором как аварийная ситуация. В принципе возможна и асинхронная передача адреса, что увеличивает надежность обмена, хотя может снижать его скорость.
Помимо циклов чтения и записи на магистрали Q-bus используются также и циклы типа "ввод-пауза-вывод" ("чтение-модификация-запись"). Упрощенная временная диаграмма этого цикла представлена на рис. 2.5.

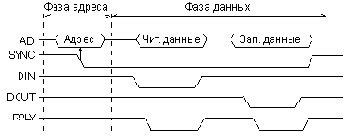

Рис. 2.5. Цикл "ввод-пауза-вывод" на магистрали Q-bus.
В этом цикле адресная фаза производится точно так же, как и в циклах чтения (ввода) и записи (вывода). Но в фазе данных процессор производит сначала чтение из заданного в адресной фазе адреса, а потом запись в тот же самый адрес. Для чтения используется строб чтения -DIN, а для записи – строб записи -DOUT. В ответ на сигнал -DIN устройство-исполнитель выдает свои данные на шину AD, а по сигналу -DOUT – принимает данные с шины AD.
Как и в циклах чтения и записи, устройство- исполнитель подтверждает выполнение каждой операции сигналом подтверждения -RPLY. Понятно, что цикл "ввод-пауза-вывод" требует больше времени, чем каждый из циклов чтения или записи, но меньше времени, чем два последовательно произведенных цикла чтения и записи (так как для него нужна только одна адресная фаза). Сигнал -SYNC вырабатывается процессором в начале цикла "ввод-пауза-вывод" и держится до окончания всего цикла.
В качестве второго примера рассмотрим циклы обмена на синхронной немультиплексированной магистрали ISA (Industrial Standard Architecture), предложенной фирмой IBM и широко используемой в персональных компьютерах. Упрощенные циклы записи в устройство ввода/вывода и чтения из устройства ввода/вывода приведены на рис. 2.6 и 2.7.
Оба цикла начинаются с выставления процессором (задатчиком) кода адреса на шину адреса SA (логика на этой шине положительная). Адрес остается на шине SA до конца цикла. Фаза адреса, одинаковая для обоих циклов, заканчивается с началом строба обмена данными -IOR или -IOW. В течение фазы адреса устройство-исполнитель должно принять код адреса и распознать или не распознать его. Если адрес распознан, исполнитель готовится к обмену.
В фазе данных цикла чтения (рис. 2.6) процессор выставляет отрицательный сигнал чтения данных из устройства ввода/вывода -IOR. В ответ на него устройство-исполнитель должно выдать на шину данных SD свой код данных (читаемые данные). Логика на шине данных положительная. Через установленное время строб обмена -IOR снимается процессором, после чего снимается также и код адреса с шины SA. Цикл заканчивается без учета быстродействия исполнителя.
Рис. 2.6. Цикл чтения из УВВ на магистрали ISA.
Рис. 2.7. Цикл записи в УВВ на магистрали ISA.
Но так происходит только в случае основного, синхронного обмена. Кроме него на магистрали ISA также предусмотрена возможность асинхронного обмена. Для этого применяется сигнал готовности канала (магистрали) I/O CH RDY.
Тип выходного каскада для данного сигнала — ОК, для предотвращения конфликтов между устройствами-исполнителями. При синхронном обмене сигнал I/O CH RDY всегда положительный. Но медленное устройство-исполнитель, не успевающее работать в темпе процессора, может этот сигнал снять, то есть сделать нулевым сразу после начала строба обмена. Тогда процессор до того момента, пока сигнал I/O CH RDY не станет снова положительным, приостанавливает завершение цикла, продлевает строб обмена. Конечно, слишком большая длительность этого сигнала рассматривается как аварийная ситуация. Для простоты понимания можно считать, что устройство-исполнитель формирует в данном случае отрицательный сигнал неготовности завершить обмен. На время этого сигнала обмен на магистрали приостанавливается.
Принципиальное отличие асинхронного обмена по магистрали ISA от асинхронного обмена по магистрали Q-bus состоит в следующем. Если в случае Q-bus сигнал подтверждения обязателен, и его должен формировать каждый исполнитель, то в случае ISA сигнал о неготовности исполнитель может не формировать, если он успевает работать в темпе процессора. Зато в случае Q-bus к концу цикла обмена процессор всегда уверен, что устройство-исполнитель выполнило требуемую операцию, а в случае ISA такой уверенности нет.
В фазе данных цикла записи по магистрали ISA (рис. 2.7) процессор выставляет на шину данных SD код записываемых данных и сопровождает их стробом записи данных в устройство ввода/вывода -IOW. Получив этот сигнал, устройство-исполнитель должно принять с шины SD код записываемых данных. Если оно не успевает сделать это в темпе процессора, то оно может снять на нужное время сигнал I/O CH RDY после получения переднего фронта сигнала -IOW. Тогда процессор приостановит окончание цикла записи.
Рассмотренные примеры, конечно, не раскрывают всех тонкостей обмена по упомянутым магистралям. Они всего лишь иллюстрируют главные принципы обмена по ним.
