МИКРОПРОЦЕССОРНЫЕ УСТРОЙСТВА В РАДИОЭЛЕКТРОННОЙ АППАРАТУРЕ



Тип МП


Время выполнения операции, мкс

Разряд­ность, бит

Тип

корпуса

Число РОН

Число портов, шт.



УМН

ел

1 вчт

1 ПРС 1 Рг — Рг

ПРС П — Рг

ПРС Рг — П

ввода

вывода

ввода-вывода

КР1802ВС1

0,15

0,15

0,15

0,45

0,45

8

1,3

2206.42 — 1

2

2

К1800ВС1

0,6

0,03

0,03

0,03

0,09

0,09

4

1,4

2207.48 — 1

8

1

__.

2

КМ.1804ВС2

1,7

0,1

0,1

ОД

0,3

0,3

4

1,5

2123.40 — 6

16

2

1

__,

КР1802ВВ1

0,1

0,2

0,2

4

1,4

2206.42 — 1

4

__

__,

4

КР1802ИР1

0,1

0,3

0,2

4

1,4

239.24 — 2

16

__

__.

2

КР1802ВР2

2,0

8

1,5

2206.42 — 1

2

__,

2

КР1802ВРЗ

0.15

8

3

2206.42 — 1

3

2

1

__

КР1802ВР4

0,15

__

— —

12

4

2136.64 — 1

3

2

1

__

КР1802ВР5

0,15

__

__

__

16

5

2136.64 — 1

3

1

__

2

КР1802ИМ1

0,15

0,15

__

__

__

4

1,5

2207.48 — 1

5

4

1

__

КМ1804ВР1

— .

0,015

16

0,6

201.16 — 16

__

__

__

К500ИП179

0,002

16

0,7

201.16 — 16

Таблица 3.6

Вершина графа

x1

x2

х3

x4

x5

х6

x7

x8

х9

Описание выполняемой опера­ции

ЗГ

ЗГ

УМН

ЗП

ЗГ

УМН

ЗП

ЗГ

УМН

Время выполнения КР1802

0,45 0,45

0,15

0,45

0,45

0,15

0,45

0,45

0,15

операции, мкс К1800

0,09 0.09

0,6

0,03

0,09

0,6

0,03

0,09

0,6

КМ1804

0,3 0,3

1,7

0,1

0,3

1,7

0,1

0,3

1.7

Вершины-последователи

х3, хе ха, х12

x4 , x10

 —

Хд, х9

х7, х13

 —

Х9, Х12

X10

X10

X11

X12

 Х13

X14

X15

X16

X17

Х18

X19

X20

X21

X22

X23

X24

ВЧТ

1 ЗП

УМН

СЛ

ЗП

 ЗГ

СЛ

1 ЗП |

ВЧТ

ЗП

ЗГ

СЛ

ЗП

ВЧТ

 ЗП


0,15

0,45

0Л5

0,15

0,45

о

0,15

0,15

0,15

0,15

0,45

0,15

0,15

0,15

0,15


0,03

0,03

0,6

0,03

0,03

0,09

0,03

0,03

0,03

0,03

0,09

0,03

0,03

0,03

0,03


0,1

0.1

1,7

0,1

0,1

0,3

0.1

0.1

0,1

0,1

0,3

0,1

0,1

0,1

0,1


Х11,x16, x18

 —

X13

X14, X21, X22

 —

Х16, X18

X17

 —

X19

 —

X2l, X23

X22

 —

X24



Потери БО

                                                                                                                                  (3.12)

где б2БО — среднее квадратическое значение вычислений БО; б2вх = б2ш+б2ацп, При выборе цены младшего разряда АЦП ДАцп=бш, допуская, что ошибки округления равномерно распределены по амплитуде в пределах младшего раз­ряда и имеют дисперсию [2], б2АцП=бш2/12, получим б2Вх= 1,08 бш2.

Поскольку бш и ПБО заданы, из (3.12) можно определить аБО и в со­ответствии с пп. 1 — 4 алгоритма найти l.

Решая уравнение (3.12) относительно сгБО, получим: аБО»28,7 мВ. Так как динамический диапазон d=lO lg/(UMaKc/б2BX), то



Разрядность ячеек входного ОЗУ



Разрядность МП, обеспечивающая шумовые потери на вычислении БО массива) из 128 входных отсчетов, равна



Принимаем о-и = сгБО; тогда Дl=5.

Как следует из (2.2), вычисление двухточечного БПФ включает четыре ум­ножения и шесть сложений действительных чисел. При выполнении БПФ мас­сива из N входных отсчетов необходимо выполнить N/2-log2N БО. С учетом этого, длина цепочки последовательных операций с округлениями г|з = 1792~ Тогда



l=8 бит.

Итак, для обеспечения потерь на вычисление БО не более 4 дБ разряд­ность МП должна быть равна 8. Однако чаще всего разрядность МП обра­ботки сигналов определяет не допустимый уровень потерь, а требование от­сутствия аномальных погрешностей, вызванных переполнением разрядной сет­ки МП. Во избежание переполнений используются различные методы масшта­бирования результатов вычислений [30]. Каждый метод требует затрат про­цессорного времени на выполнение операций масштабирования, которых в ус­ловиях жестких временных ограничений может не оказаться. Тогда заведомо увеличивают разрядность МП с тем расчетом, чтобы гарантировать отсутствие переполнения на всех этапах вычислений. При этом, конечно, увеличиваются аппаратные затраты.

С учетом изложенного разрядность МП ltm>l + L + знаковый разряд, где L = log2N — старшие разряды кода входных данных, добавляемые для предот­вращения переполнений на всех этапах вычислений Выберем lМП = 16



При коррекции времени выполнения операций с учетом разрядности не­обходимо учитывать следующее: в табл. 3.5 длительность программной реали­зации операции умножения соответствует 16-разрядным числам. Кроме того, при выполнении арифметических операций используются микросхемы ускорен­ного переноса К500ИП179 и КМ1804ВР1, которые вносят незначительную за­держку распространения сигнала переноса (2 и 15 не соответственно). С уче­том этого в табл. 3.6 приведены времена выполнения шагов программы БО.

Вычисление БО на МПК КР1802 может быть реализовано с использова­нием параллельного умножителя 16x16 типа КР1802ВР5. Умножитель обмени­вается информацией с МП БИС КР1802ВС1 по магистрали данных. При этом увеличивается время записи произведения, так как пересылка между МП БИС и умножителем эквивалентна пересылке Рг — П.

Алгоритм БО БПФ представляет собой цепочку последовательных опера­ций, значит, TПр равно сумме времен выполнения отдельных его шагов: Tпp1 = 6,6 мкс, TПр2=3,36 мкc, Tпр3= 10 мкс. Микропроцессоры, приведенные в табл. 3.4, не обеспечивают вычисление БО в реальном времени. Для повыше­ния быстродействия вычисления БО необходимо распараллелить ее алгоритм. Для этого в соответствии с п. 12 приведенного выше алгоритма и по данным табл. 3.6 строим матрицу данных (рис. 3.7). Из этой матрицы можно опреде­лить подпрограммы, допускающие параллельные вычисления.



Рис. 3.7. Матрица данных алгоритма базовой операции быстрого преобразо­вания Фурье

Последовательность выполнения подпрограмм по тактам представлена на рис. 3.8. При распараллеливании алгоритма БО БПФ он выполняется за пять тактов. Однако время выполнения БО может быть доведено до одного такта при использовании «конвейерной» структуры вычислений. Принципы построения таких вычислителей рассмотрены в [33, 39]. Суть «конвейерной» организации вычислений заключается в том, что для реализации некоторой программы ис­пользуются N МП, каждый из которых выполняет только часть программы.


Промежуточный результат вычислений 1-го МП передается i+1-му, а i- й МП принимает новые исходные данные от I — 1 МП и повторяет вычисление своей подпрограммы. Программа должна быть распределена между МП таким обра­зом, чтобы обеспечивалась максимальная загрузка каждого МП. Это возможно лишь в случае равенства времен выполнения своих подпрограмм всеми МП, включенными в «конвейер». В любом другом случае длительность одного так­та работы «конвейера» будет определяться самым медленным МП цепочки.

При конвейерном вычислении БО на первом такте вычисляются вершины хи х% х5, xs, на втором х3, х6, хд, хХч и т. д. Через пять тактов на выходе МП появится первый результат, последующие результаты будут появляться через каждый такт.

Анализ времен выполнения отдельных операций показывает, что при реа­лизации БО на МПК БИС серий К1800 и КМ 1804 длительность умножения значительно больше длительности выполнения других операций. Поэтому в данном случае целесообразно распараллелить алгоритм БО, например при ис­пользовании двух МП K1800BG1 на первом могут быть выполнены подпрограм­мы I, II, III, VI, VII; на втором IV, V, VIII и IX (рис. 3.8). С учетом до­полнительных операций пересылок время выполнения БО будет примерно равно 1,86 мкс, что удовлетворяет временному ограничению. Проводя формальный анализ данных табл. 3.5 и 3.6, а также матрицы данных (рис. 3.7 и 3.8), мож­но генерировать различные структурные варианты построения МП БО. Неко­торые из них показаны на рис. 3.9.

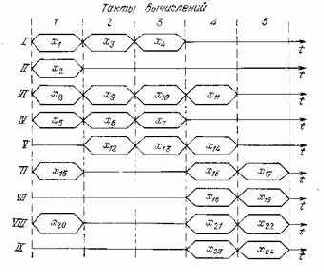

Рис. 3.8. Временная диаграмма вычисления базовой операции быстрого преоб­разования Фурье (I — IX — подпрограммы)

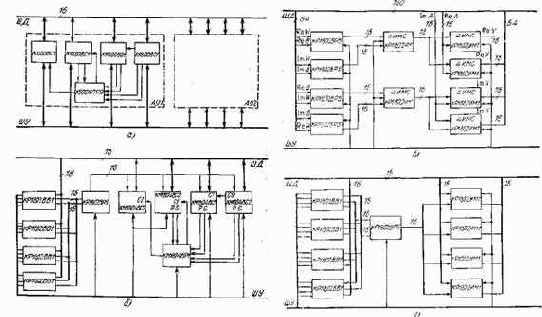

Рис. 3.9. Структурные схемы микропроцессоров базовых операций на МПК К1800 (а), КР1802 и КМ1804 (б) с распараллеливанием вычислений (в) и без распараллеливания вычислений (г)

Микропроцессор, представленный на рис. 3.9,6, использует «конвейерную» организацию вычислений. В соответствии с временной диаграммой на рис. 3.8 на первом этапе осуществляется загрузка комплексного значения поворачива­ющего коэффициента W и одного отсчета В (вершины х1, x2, х5, x8).


С целью повышения быстродействия вычислений загрузка второго отсчета А во времени может быть совмещена с умножением или первым сложением (т. е. выполне­на на втором или третьем такте). Параллельный умножитель КР1802ВР5 вы­полняет четыре операции умножения (второй такт). Результаты умножений за­писываются в процессорную секцию КМ1804ВС2, где программно выполняются остальные вычисления. Время вычислений распределяется по тактам следую­щим образом: первый такт — 0,8 мкс, второй — 0,6 мкс, третий и четвертый — 1,2 мкс, пятый — 1,2 мкс. Первое значение БО будет вычислено за 2,6 (мкс, сле­дующие значения будут поступать с задержкой 1,2 мкс.

На рис. З.Э.в приведена структурная схема МП, обеспечивающего вычи­сление БО с максимально возможной скоростью (для заданного в табл. 3.5 на­бора МП). Высокая производительность вычислений достигнута максимальным их распараллеливанием и использованием аппаратных процессоров. За время одного цикла вычислений МПК КР1802 осуществляется выполнение каждого такта (см. рис. 3.8).

На рис. 3.9,г приведена структурная схема конвейерного МП БО без рас-лараллеливания вычислений. Длительность максимального такта равна временя последовательного вычисления шести операций сложения (0,9 мкс).

Для сравнительной оценки различных вариантов МП БО определим необ­ходимую для их размещения площадь печатной платы. Разбиение печатной пла­ты на основные поля и зоны показано на рис. 2.23. Размеры печатной платы могут быть определены из уравнений (2.5) и (2.6).
