Кулер

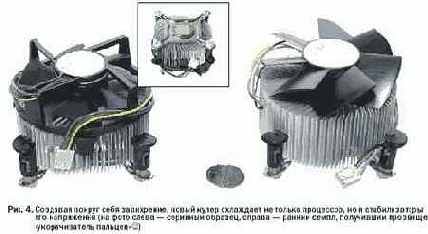

При разработке нового кулера (рис. 4) ставилась задача обеспечить не только охлаждение процессора, но и частичное охлаждение всей его "обвязки". Ведь преобразователи напряжения процессора и памяти выделяют очень много тепла. В новой системе их охлаждению способствуют вихревые потоки воздуха, создаваемые кулером.

Что касается самого кулера - то это, в принципе, привычная уже конструкция с медным сердечником и алюминиевыми ребрами. Значительно отличаются лишь две вещи: крепление и разъем. Крепление представляет собой четыре пластмассовых замка, которые вставляются в отверстие на плате и фиксируются поворотом на 90 градусов - просто, удобно, надежно.

Электрический разъем кулера - типичный пример принципиальных изменений, коих в новой платформе множество. Визуально - добавлен еще один провод. Но за этим проводом скрыта новая стандартизированная система управления производительностью кулеров.

Напомню, на обычном кулере было три провода: два - питание, один - тахометр. Недостаток этой схемы заключается в отсутствии явного управления оборотами (производительностью) кулера - управлять можно, изменяя напряжение питания. и на сегодня есть много систем, использующих этот подход. Но, во-первых, это внешняя аналоговая схема, а во-вторых, для каждого кулера изменение частоты вращения в зависимости от напряжения индивидуально. То есть нужна еще и обратная связь.

А между тем, возможность управлять производительностью кулеров - это просто необходимость на сегодняшний день. Для охлаждения полностью загруженного ЦПУ нужен очень производительный (и очень шумный) кулер. Но! В режиме полной загрузки типичный ПК работает, мягко говоря, редко.

Поэтому вовсе необязательно без толку воздух гонять. Именно поэтому в конструкцию нового кулера и был введен новый провод, позволяющий с помощью простого цифрового сигнала однозначно задавать режим работы вентилятора кулера. На четвертый провод подаются импульсы обычного цифрового сигнала, ширина (скважность) которых задает производительность кулера. То есть имеет место широтно-импульсная модуляция (ШИМ).

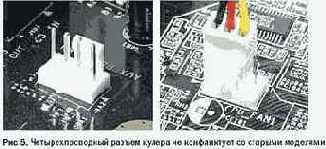

Есть два крайних положения: на цифровом входе постоянная "1" (ширина импульсов - 100%), кулер работает на полную мощность. Если же на цифровом входе постоянный "0" (ширина импульсов 0%), кулер будет работать на 20% мощности. Таким образом достигается и обратная совместимость. При подключении старого кулера к новой плате сигнал ШИМ не используется. Если же к старой плате будет подключен новый кулер (см. рис. 5), все будет работать. Так как цифровой провод будет "висеть", на нем подразумевается постоянная логическая "1" - и кулер будет работать на полную мощность. А поскольку параметры управления стандартизованы (рис. 6), появляется возможность единым образом управлять разными кулерами от разных производителей. И, самое приятное,- ПК не будет шуметь больше чем нужно.
