Endpoints

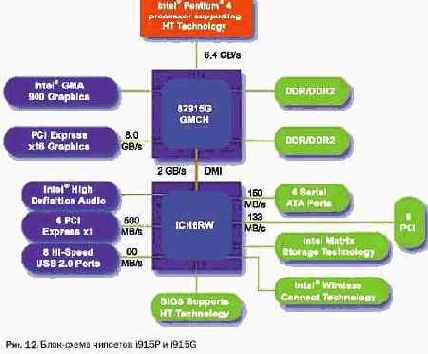

Об архитектуре в целом мы сказали, а то, какие новые устройства присутствуют (или какие старые отсутствуют) на новой платформе, необходимо рассматривать на примере существующих уже чипсетов i925X / i915 Express. На рис. 12 приведена блок-схема чипсетов i915P и i915G.

Блок-схема i925X отличается отсутствием встроенной графики GMA900, а чипсета i915GV - отсутствием шины PCI Express x16 для внешней графики. От "теоретической" PCI-Express-архитектуры, представленной на рис. 10, архитектура живых чипсетов отличается лишь тем, что шина PCI - традиционно для десктопов - задвинута в южный мост.

Северный мост обоих чипсетов включает:

  • FSB с частотой 800 МГц для i925X и 533/800 МГц для чипсета i915 (который позиционируется как массовый продукт);
  • двухканальный контроллер памяти DDR2-400/533 с поддержкой ECC DDR333/400 для i925X; более демократичный i915 поддерживает DDR333/400 и DDR2-400/533, но без ECC;
  • шину PCI Express x16 для внешних видеоускорителей.

i915G, кроме того, содержит встроенный графический процессор GMA 900 (Graphics Media Accelerator). GMA 900 отличается от своего предшественника в плате i865G не только повышенной частотой графического ядра (333 МГц против 266 МГц) и увеличенным числом пиксельных конвейеров (четыре против одного). Кроме того, GMA 900 практически полностью аппаратно поддерживает DirectX 9 (против 7.1) и поддерживает работу с двумя независимыми мониторами.

Двухканальность памяти в современных системах стала нормой, и поэтому одним из достоинств новых чипсетов стало упрощение ее реализации. Теперь благодаря технологии Flex Memory достаточным условием для двухканального режима работы является всего лишь одинаковый объем памяти на каждом из каналов. Наконец-то память в системе можно наращивать постепенно с сохранением двухканального режима.

Южный мост ICH6 существует в четырех вариантах:

  • ICH6 - минимальный;
  • ICH6R - с функцией RAID;
  • ICH6W - с функцией организации беспроводной сети (Wi-Fi);
  • ICH6RW - c RAID и Wi-Fi.

Из привычной периферии поддерживаются:

  • порты SATA;
  • 8 портов USB 2.0;
  • 6 устройств PCI Bus Master;
  • один Parallel ATA;
  • MAC-контроллер Fast Ethernet (10/100 Мбит/с).

А из числа новинок:

  • четыре порта PCI Express x1;
  • Intel High Definition Audio (восьмиканальный звук с поддержкой практически всех форматов);
  • 4 порта SATA с поддержкой оригинальной технологии Matrix Storage.

С помощью технологии Matrix Storage, доступной на вариантах южного моста ICH6R и ICH6RW, можно создавать обычные массивы RAID0 и RAID1, возможен также вариант создания на двух жестких дисках и RAID0, и RAID1 (рис. 14). То есть один раздел с жизненно важными данными зеркалируется, а раздел со свопами и прочими темпами работает в стрипе. Учитывая полную поддержку AHCI (Advanced Host Controller Interface), мы имеем также возможность горячей замены и поддержку очередей комманд NCQ (необходима комбинация ICH6R и драйверов IAA 4.0 от Intel). Получается неплохое решение для продвинутой рабочей станции и начального сервера.

Южные мосты с индексом H поддерживают также технологию Wireless Connect. Но это еще не готовое решение - для построения Wi-Fi точки доступа понадобится специальный адаптер.
