Intel Smithfield: «классика жанра»

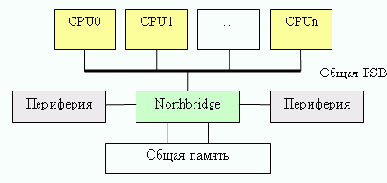

При создании многоядерных процессоров для настольных ПК микропроцессорный гигант предпочел пойти на первых порах по пути «наименьшего сопротивления», продолжив традиции создания привычных для себя SMP-систем с общей шиной. Выглядит подобная MP-система чрезвычайно просто: один чипсет, к которому подключается вся оперативная память, и одна процессорная шина, к которой подключены все процессоры:

один чипсет, к которому подключается вся оперативная память, и одна процессорная шина, к которой подключены все процессоры

В случае новеньких двухъядерных процессоров Smithfield два обычных ядра, аналогичных Prescott, просто расположены рядом на одном кристалле кремния и электрически подключены к одной (общей) системной шине. Никакой общей схемотехники у этих ядер нет.

Smithfield

Smithfield

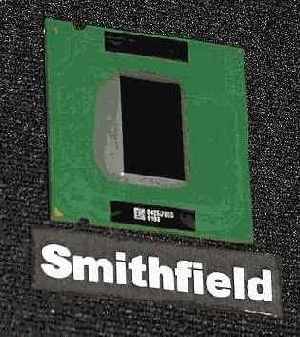

Рисунок. Intel Smithfield чип

У каждого «ядра» Smithfield – свой APIC, вычислительное ядро, кэш-память второго уровня и (что особенно важно) – свой интерфейс процессорной шины (Bus I/F). Последнее обстоятельство означает, что двухъядерный процессор Intel с точки зрения любой внешней логики будет выглядеть в точности как два обыкновенных процессора (типа Intel Xeon).

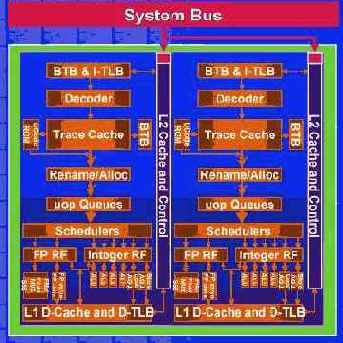

Рисунок. Ядро Smithfield

ядро Smithfield

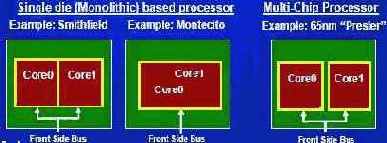

Сегодняшнее ядро Smithfield является «монолитным» (два ядра образуют единый кристалл процессора), однако следующее поколение настольных процессоров Intel (Presler, изготавливаемый по 65-нм технологии) будет еще тривиальнее – два одинаковых кристалла одноядерных процессоров (Cedar Mill) просто будут упакованы в одном корпусе (см. рис.).

Presler

Cedar Mill

Presler

Cedar Mill

Точно таким же будет и первый серверный процессор Intel данной микроархитектуры, известный сейчас под именем Dempsey. Но если у Smithfield на каждое из ядер приходится по 1 Мбайт кэш-памяти второго уровня, то у Presler и Dempsey это будет уже по 2 Мбайт на ядро.

Intel Presler

Intel Dempsey

Presler

Dempsey

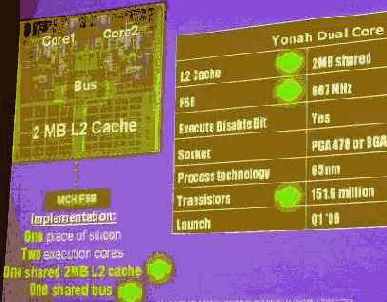

Между тем, позднее у Intel пойдут другие, более сложные в плане микроархитектуры варианты двухъядерных процессоров, среди которых стоит отметить Montecito (двухъядерный Itanium), Yonah (двухъядерный аналог Pentium M) и Paxville для многопроцессорных серверов на базе Intel Xeon MP.
