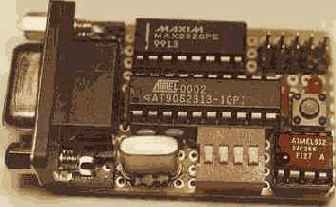

Вот схема программатора из описания
| Поддерживаемые микросхемы |
Версии прошивок | |||
| AVR910 ver 1.5 | AVR910 ver 2.3 | AVR910m (1200) | AVR910m2 (2313) | |
| ATtiny10 | ||||
| ATtiny11 | ||||
| ATtiny12 | x | |||
| ATtiny15 | x | |||
| ATtiny19 | ||||
| ATtiny28 | ||||
| ATmega103 | x | x | x | |
| ATmega603 | x | x | ||
| ATmega161 | x | |||
| ATmega163 | x | |||
| ATmega32 | x | |||
| ATmega83 | ||||
| AT89S8252 | x | x | ||
| AT89S52 | ||||
| AT89S53 | x | |||
| AT90S1200 | x | x | x | x |
| AT90S2313 | x | x | x | x |
| AT90S2323 | x | x | x | x |
| AT90S2333 | x | |||
| AT90S2343 | x | |||
| AT90S4433 | x | x | ||
| AT90S4434 | x | |||
| AT90S4414 | x | x | x | |
| AT90S8515 | x | x | x | x |
| AT90S8535 | x | x | x | x |
| AT90S8555 | x |
Она прекрасно работает на скорости 19200, если Вы хотите увеличить скорость прошивки то схему нужно будет доработать поставив нормальную микросхему интерфейса RS232. Может получиться что-то такое:
Для запуска программатора на частоте 115200, надо немного поправить ассемблерный файл. В самом начале есть две строчки, там надо просто поменять местами коментарии и всё :-)
У меня эта схема давно работает на 115200 без всяких нареканий.
