Микроконтроллер AT90S2313


ГЕНЕРАТОР СКОРОСТИ ПЕРЕДАЧИ


Генератор скорости передачи этот делитель частоты, который  генерирует скорости в соответствии с нижеприведенным выражением:

BAUD = Fck / (16*(UBRR+1)) (здесь    BAUD - скорость передачи (бод)), Fck - частота тактового генератора процессора, UBRR - содержимое регистра скорости передачи UART

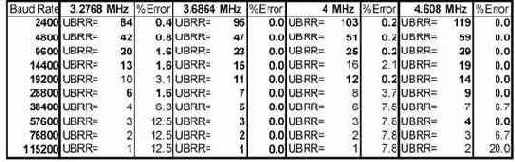

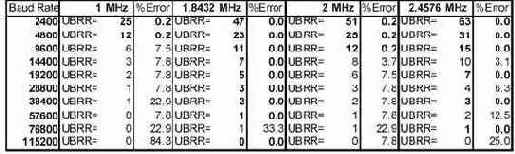

В следующей таблице приведены  значения регистра UBRR и  процентное отклонение  от  стандартной  скорости  передачи для стандартных частот кварцевых генераторов. (Baud Rate – скорость в бодах; %Error – процент ошибок ):
