Принципы построения таймеров


Дата последнего обновления файла 22.08.2005

Принципы построения таймеров.

Таймеры предназначены для формирования временных интервалов, позволяя микропроцессорной системе работать в режиме реального времени.

Таймеры представляют собой обычные цифровые счётчики, которые подсчитывают импульсы от высокостабильного генератора частоты. К системной шине микропроцессора таймеры подключаются при помощи параллельных портов.

Генератор частоты, входящий в состав таймера, определяет минимальный интервал времени, который может определять таймер. Интервалы времени, задаваемые таймером, могут устанавливаться только из дискретного набора допустимых времён. Дискретность установки этих интервалов времени тоже определяется частотой задающего генератора. Разрядность цифрового счётчика, входящего в состав таймера, определяет максимальный интервал времени, который может определять таймер.

Обычно используются 16-ти разрядные таймеры, поэтому, для подключения такого таймера к 8-ми разрядному процессору требуется два параллельных порта. Кроме того, таймером нужно управлять. Таймер нужно включать и выключать, часто требуется определять не возникало ли переполнение таймера (факт переполнения легко запомнить в дополнительном триггере, подключенном к выходу переноса счетчика таймера). Этот триггер называется флагом переполнения таймера. Триггер (флаг) включения и выключения таймера и флаг переполнения таймера подключают к системной шине микропроцессора через дополнительный порт ввода вывода.

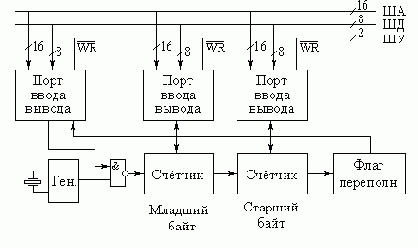

Структурная схема таймера, построенного по описанным выше принципам, приведена на рисунке 1.

Рисунок 1. Структурная схема таймера.

В зависимости от типа использованного цифрового счетчика таймеры бывают суммирующие или вычитающие. Если в таймере используется суммирующий счётчик, то таймер называется суммирующим. Если в таймере используется вычитающий счётчик, то таймер называется вычитающим.

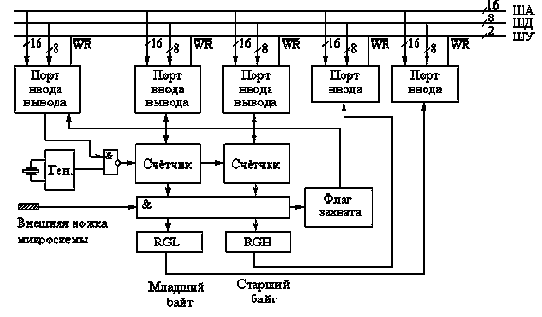

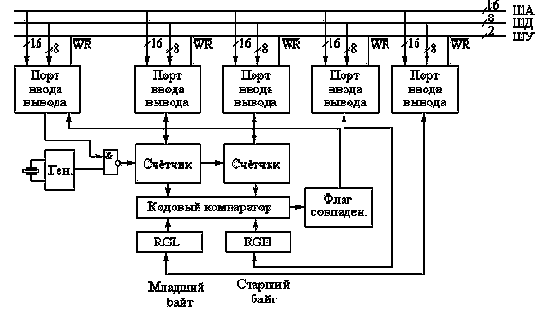

Использование вычитающего счётчика позволяет проще задавать интервалы времени. В этом случае записываемый в таймер код будет соответствовать интервалу времени:
