Блок обработки сигналов микропроцессора


Дата последнего обновления файла 22.08.2005

Принципы работы микропроцессора.

В настоящее время наметилось два направления развития микропроцессоров:

  • RISC процессоры (процессоры с сокращённым набором команд)
  • CISC процессоры (процессоры с полным набором команд)

В процессорах с полным набором команд используется уровень микропрограммирования для того, чтобы декодировать и выполнить команду микропроцессора. В этих процессорах формат команды не зависит от аппаратуры процессора. На одной и той же аппаратуре при смене микропрограммы могут быть реализованы различные микропроцессоры. С другой стороны смена аппаратуры никак не влияет на программное обеспечение микропроцессора. С точки зрения пользователя у микропроцессора только увеличивается производительность, снижается потребление энергии, уменьшаются габариты устройств. Неявным недостатком таких процессоров является то, что производители микросхем стараются увеличить количество команд, которые может выполнять микропроцессор, тем самым увеличивая сложность микропрограммы и замедляя выполнение каждой команды в целом.

В процессорах с сокращённым набором команд декодирование и исполнение команды производится аппаратурно, поэтому количество команд ограниченно минимальным набором. В этих процессорах команда и микрокоманда совпадают. Преимуществом этого типа процессоров является то, что команда может быть в принципе выполнена за один такт (не требуется выполнение микропрограммы), однако для выполнения тех же действий, которые выполняет команда CISC процессора, требуется выполнение целой программы.

В большинстве случаев быстродействие RISC процессоров выше чем CISC процессоров, однако при выборе процессора нужно учитывать все параметры в целом, т.к. тактовая частота может оказаться значительно ниже по сравнению с CISC процессором (особенно если в нём применяются специальные меры по повышению производительности), разрядность команды может оказаться выше чем у CISC процессора (что чаще всего и бывает). В результате общий объём исполняемой программы для RISC процессора превысит объём подобной программы для CISC процессора.


В качестве примера рассмотрим устройство процессора с полным набором команд. Здесь будет рассматриваться упрощённая модель процессора для облегчения понимания работы. CISC микропроцессор состоит из двух частей:
  • Блок обработки сигналов;
  • Блок микропрограммного управления.


Блок обработки сигналов микропроцессора.

Основным принципом работы любого цифрового устройства с памятью, в том числе и микропроцессора, является наличие цепи синхронизации. Этот сигнал, как и цепь питания, подводится к любому регистру цифрового устройства.

Блок обработки сигналов предназначен для считывания команд из системной памяти и выполнения считанных команд. Эти действия он осуществляет под управлением блока микропрограммного управления, который формирует последовательность микрокоманд, необходимую для выполнения команды. Схема одного из вариантов построения блока обработки сигналов приведена на рисунке 1.

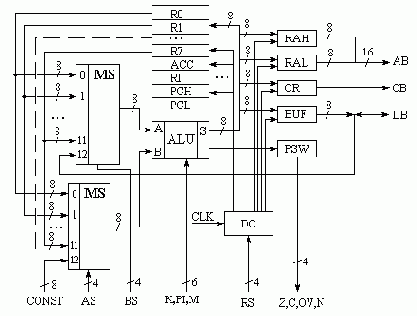

Рисунок 1. Блок обработки сигналов.

В этой схеме явно просматривается, что отдельные биты микрокоманды (показанной внизу схемы) управляют различными блоками БОС, поэтому их можно рассматривать независимо друг от друга. Такие группы бит называются полями микрокоманды и составляют формат этой микрокоманды. Кроме бит, управляющих блоком обработки сигналов есть биты, управляющие блоком микропрограммного управления. Формат микрокоманды рассматриваемого процессора приведён на рисунке 3. Результат выполнения микрокоманды записывается по сигналу общей синхронизации CLK.

Для хранения и декодирования выполняемой команды выделим восьмиразрядный регистр, который назовём RI.

Для реализации более простой системы команд выберем аккумуляторный процессор. Соответственно необходимо один из регистров выделить в качестве аккумулятора ACC.

Так как мы выбрали для примера восьмиразрядный микропроцессор, то и все регистры в этом процессоре восьмиразрядные. Максимальное число, которое можно записать в такой регистр - 255, но для большинства программ такого объёма памяти недостаточно. В приведённой на рисунке 1 схеме для того, чтобы получить 16-ти разрядный адрес используется два 8-ми разрядных регистра адреса.


Теперь максимальное число, которое можно записать в этих двух регистрах будет 65535, что вполне достаточно для записи программ и обрабатываемых ими данных. Для того, чтобы различать регистр старшего и младшего байта адреса обозначим их как PCH - старший байт и PCL- младший байт. Это позволяет при помощи восьмиразрядного АЛУ формировать 16-ти разрядный адрес.

Программный счётчик хранит текущее значение ячейки памяти из которой считывается команда, но процессор может обращаться и к данным, поэтому для формирования адреса выделим ещё пару регистров RAH - старший байт и RAL - младший байт. Выходы этих регистров выведем за пределы микросхемы и будем использовать в качестве шестнадцатиразрядной шины адреса.

Ещё один регистр используется для формирования сигналов управления системной шины микропроцессора. В простейшем случае это сигналы записи (WR) и чтения (RD). Для формирования необходимых сигналов достаточно записывать в определённый бит регистра логический 0 или 1. Определим формат регистра управления. Пусть нулевой бит этого регистра будет сигналом записи, а первый бит этого регистра будет сигналом чтения. Остальные биты этого регистра пока не важны. Полученный формат приведён на рисунке 2.

Рисунок 2. Формат регистра управления (CR).

Блок микропрограммного управления

Блок микропрограммного управления предназначен для формирования последовательности микрокоманд блока обработки сигналов. В простейшем случае его можно построить на счетчике с возможностью предзаписи и ПЗУ. Схема такого блока приведена на рисунке 3.

Рисунок 3. Блок микропрограммного управления.

В этой схеме адрес очередной микрокоманды формирует двоичный счётчик. Если требуется осуществить безусловный или условный переход, то новый адрес записывается из ПЗУ в этот счётчик как в обычный параллельный регистр по сигналу параллельной записи V. Переход к следующему адресу микрокоманды производится по сигналу общей синхронизации CLK.

Рисунок 4. Формат микрокоманды процессора.
