Контрольная работа, курсовое проектирование и расчётно-графические задания
ЗАДАНИЯ К КОНТРОЛЬНОЙ РАБОТЕ
Контрольная работа посвящена изучению архитектуры, системы команд, методов программирования и использования в технике связи микроконтроллеров семейства MCS-51.
При решении заданий контрольной работы и подготовке к ее защите необходимо учесть, что общие вопросы построения микропроцессорных систем изложены в [9]. Конкретные примеры построения контроллеров на основе однокристальных ЭВМ этого семейства подробно изложены в [2] - [4]. Поэтому рекомендуется перед выполнением контрольной работы сначала ознакомиться с содержанием учебников, а затем подробно изучить вопросы построения микроконтроллеров на основе микро-ЭВМ MCS-51.
Контрольная работа состоит из двух заданий. В каждом задании номер варианта определяется по двум последним цифрам шифра студента, через i обозначена последняя, через j – предпоследняя цифра шифра студента.
Задание 1. Записать результат выполнения команд ОЭВМ семейства MCS-51, приведенных в таблице 5, указать источник, приемник и способы используемой адресации для каждого из операндов. При выполнении задания обязательно записывать содержимое регистров микроконтроллера до выполнения команды и содержимое регистров микроконтроллера после выполнения команды.
Таблица 1 Исходные данные к заданию 1
| 1 | MOV A, ij; (A)=2iH, (внутр. ОЗУ [ijH])=i, (PC)=1jiH | |
| 2 | MOVX A, @DPTR; (A)=2iH, (DPTR)=0i0jH, (внешн. ОЗУ [0i0jH])=jiH, (PC)=2jiH | |
| 3 | MOVC A, @A+DPTR; (A)=2iH, (DPTR)=0i0jH, (содержимое операнда-источника из ПЗУ)=jiH, (PC)=2jiH | Указать адрес операнда-источника в ПЗУ |
| 4 | ADD A, @R0; (A)=1iH, (R0)=ijH, (внутр. ОЗУ [ijH])=i, (PC)=1jiH | |
| 5 | ANL P1, #ijH; (P1)=jiH, (PC)=1jiH | |
| 6 | ORL P1, #ijH; (P1)=jiH, (PC)=1jiH | |
| 7 | SETB P1.3; (P1)=jiH, (PC)=1jiH | |
| 8 | LJMP ijH, (PC)=4jiH | |
| 9 | LABLE: JB P1.3, LABLE;;(P1)=jiH, (pc)=1jiH | |
| 10 | LABLE: JNB P1.3, LABLE;;(P1)=jiH, (pc)=1jiH |
Задание 2. Написать фрагмент программ, обеспечивающий выполнение действий в соответствии с таблицей 6.
При написании программы обязательно использование комментариев, поясняющих действие каждой группы команд. К каждой программе обязательно должна прилагаться принципиальная схема контроллера, соответствующая заданию.
Таблица 2 Исходные данные к заданию 2
| Номер варианта | Задание 2.1. | Задание 2.2. |
| j1 | Обнуление всех ячеек внутренней памяти данных | Генерация меандра на выводе P1.0 с частотой 50кГц (период 20мкс). |

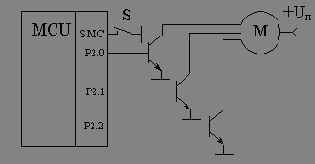

| j2 | Сложение двух 16-разрядных чисел. 1-е слагаемое: мл. байт расположен по адресу 14Н; ст. байт - 15Н; 2-е слагаемое: мл. байт расположен по адресу 12Н; ст. байт - 13Н | Включение привода и опрос концевого датчика  |
| j3 | Вывод символа «6» при подключении к микроконтроллеру светодиодного индикатора АЛС324Б. | Запуск трёхфазного двигателя при нажатии кнопки S  |
| j4 | Сложение 16-разрядного и 8-разрядного чисел. 1-е слагаемое: мл. байт (А)=11Н; ст. байт (R2)=23Н; 2-е слагаемое: (R3)=14Н | Программно реализованная временная задержка на 1 мс |
| j5 | Деление массива чисел, хранящихся во внутреннем ОЗУ (ячейки 24Н … 33Н) на 4 | Сохранение регистров текущего банка в стеке |
| j6 | Сложение двух двоично-десятичных чисел в упакованном формате. 1-е слагаемое: мл. байт расположен по адресу 14Н; ст. байт - 16Н; 2-е слагаемое: мл. байт расположен по адресу 11Н; ст. байт - 13Н | Реализовать временную задержку на 1 мс на таймере T0. |
| j7 | Сложение ячеек 33h …70h внутренней памяти данных с константой, равной 2 | Вывод символа «3» при подключении к микроконтроллеру светодиодного индикатора АЛС314Б. |
| j8 | Генерация меандра на выводе P1.4 с частотой 20 кГц (период 50 мкс) | Переход к выполению подпрограммы при срабатывании концевого датчика (замыкание ключа S) |
| j9 | Пересылка данных из внутреннего во внешнее ОЗУ ОЭВМ с теми же адресами | Вызов подпрограммы CNT с приходом 56-го импульса на входе Т0 микроконтроллера |
| j0 | Подключение 8-кнопочной клавиатуры к микроконтроллеру (схема, программа) | Обнуление всех ячеек внешней памяти данных |
>
